Je zekeringkast zelf inrichten: aandachtspunten
Eén van de belangrijkste onderdelen van je elektriciteitsinstallatie is de zekeringkast. Je kan hiervoor een voorbekabeld exemplaar gebruiken, maar je kunt hem ook zelf inrichten.
Wat moet je hierover weten? Onze Solyd-specialisten geven je enkele aandachtspunten en tips mee.

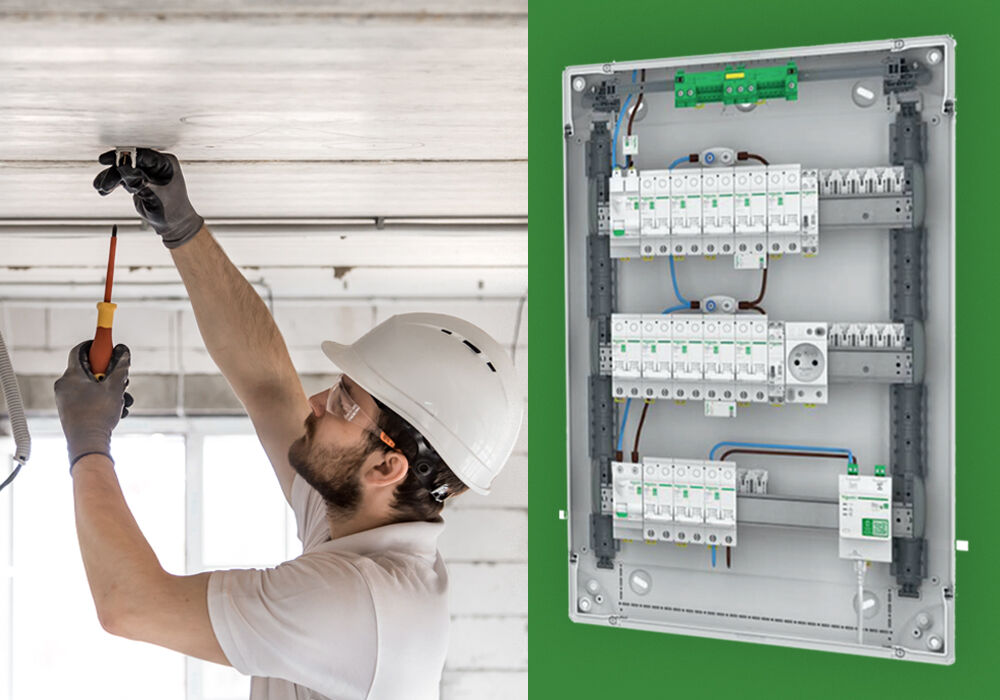

De zekeringkast
De zekeringkast, schakelkast, groepenkast, elektrische kast, verdeelkast,… verdeelt de stroom vanuit de meterkast naar de verschillende stroomkringen of -groepen in je huis zoals voor stopcontacten, verlichting en specifieke apparaten.
Voordat je je aankoop doet, weet je best welke zekeringkast en onderdelen je precies nodig hebt en hoe de inrichting van je zekeringkast zal verlopen. Er zijn verschillende types zekeringkasten waarmee je aan de slag kunt:
Voorbedrade zekeringkast
Een voorbedrade of kant-en-klare zekeringkast gebruiken is het eenvoudigst. Die is al voorzien van alle onderdelen. Je hoeft dan enkel nog de circuits aan te sluiten voor verlichting, schakelaars en stopcontacten. Ontdek het Schneider Xe starter pack.
Plug-and-play zekeringkast
Wil je je zekeringkast zo makkelijk en vlot mogelijk inrichten? Dan is een elektrische kast van Schneider, voorzien van het plug-and-play Resi 9 XE-systeem, iets voor jou. Je bevestigt de verschillende componenten van je zekeringkast makkelijk op de metalen DIN-rail met verdeelmodule door ze erop te klikken. Bovendien is het de zekeringkast eenvoudig aan te passen en veilig.
Traditionele zekeringkast
Heb je technische kennis, dan kun je je zekeringkast met traditioneel kamgeleider-systeem zelf inrichten. Het voordeel hiervan is dat je het nog helemaal zelf kunt invullen. Zorg wel dat je dit conform het AREI (Algemeen Reglement op de elektrische installaties) doet. Ontdek hoe je je zekeringkast aansluit.
Aandachtspunten traditionele zekeringkast plaatsen
1. De grootte van je zekeringkast kiezen
Kies een zekeringkast die voldoende groot is, zo’n 20% groter is dan dat je nodig hebt. Dan heb je voldoende uitbreidingsmogelijkheden naar de toekomst toe én voldoe je aan de wettelijke vereisten.
Om te weten hoe groot je zekeringkast moet zijn bereken je het aantal modules (ruimte) en rijen die je nodig hebt om alle onderdelen (differentieelschakelaar, automaten en andere modulaire functies,…) te kunnen plaatsen. Dit doe je op basis van je eendraadschema dat je zelf getekend hebt of dat je samen met de situatieschets hebt laten uittekenen door een Solyd-specialist.
In onze shop vind je zekeringkasten van 14 tot 72 modules. De meest voorkomende zekeringkast is de 54 module verdeelkast met 3 rijen van 18 modules. Geen idee welke je moet kiezen? Vraag ons om advies.
2. De locatie van je zekeringkast bepalen
Bepaal vooraf waar je je zekeringkast gaat plaatsen. Hij moet goed toegankelijk zijn, in een droge, geventileerde ruimte hangen, en op een hoogte van minimaal 1,20 meter boven de vloer, maximaal 2 meter hoog (bovenkant kast) geplaatst worden. Hij mag niet in een slaapkamer, badkamer, toilet of een ruimte die zich meer dan twee verdiepingen hoog bevindt geplaatst worden.
Tip: een centrale plek in de woning is het handigst om je kabels te plaatsen. Voordat je je zekeringkast definitief op zijn plek aan de muur monteert, kun je hem best eerst voorbekabelen.
De componenten van je zekeringkast worden op metalen DIN-rails, ook wel snelbevestigingsrails of snelbevestigingsprofielen gemonteerd. Deze rails zijn normaal al in je zekeringkast voorzien. Is dit niet het geval, dan zal je ze nog zelf moeten plaatsen.
3. De differentieelschakelaars plaatsen
Een differentieelschakelaar ook differentieel; verliesstroomschakelaar of aardlekschakelaar genoemd, detecteert verliesstroom en onderbreekt de spanning om je zo tegen elektrocutie te beschermen.
(Hoofd)differentieelschakelaar (300 mA)
De verplichte hoofddifferentieelschakelaar plaats je in het begin van je installatie. Hij zorgt voor de algemene bescherming van je huis. Wanneer er een grote hoeveelheid verliesstroom is, wordt de stroom onderbroken. Met een nominale gevoeligheid van 300 mA is deze differentieel minder gevoelig dan een differentieelschakelaar.
Differentieelschakelaar (30 mA)
Aan het begin van een kring van een vochtige ruimtes zoals de badkamer of wasruimte, of bepaalde specifieke circuits plaats je een differentieelschakelaar van 30mA. Die onderbreekt de stroom wanneer er een verliesstroom is bij bijvoorbeeld je vaatwasser, droogkas of wasmachine. Met een nominale gevoeligheid van 30 mA is hij gevoeliger, en zal dus ook bij minder verliesstroom de stroom onderbreken. Ontdek hoe je je verliesstroomschakelaar aansluit.
Ontdek ook hoe je je differentieelschakelaars aansluit.
4. De automatische zekeringen plaatsen
Plaats de automaten of automatische zekeringen (in de volksmond ook nog wel zekeringen genoemd) voor je stopcontacten en verlichting. Ze beschermen de bedrading tegen schade bij te hoge hoeveelheden elektrische stroom. Is er een overspanning of oververhitting, dan slaat de automaat af, waarna je hem terug kunt inschakelen.
Gebruik automatische zekeringen van maximum 20 A voor de verschillende kringen stopcontacten. Op een kring met stopcontacten mogen maximum acht stopcontactgroepen geplaatst worden. Gebruik voor de verlichting automaten van maximum 16 A, en voor gemende kringen automaten van 16 A of 20 A.
5. Verbind met het kamsysteem
Zijn de automatische zekeringen geplaatst, dan verbind je je differentieelschakelaars en automatische zekeringen onderling met een rail of kamgeleider. Je kunt je kamgeleider op maat zagen met een handijzerzaag, hierna plaats je isolerende eindstukken aan de uiteinden. Bevestig de kamgeleider in de geopende klemmetjes en schroef daarna alles handmatig terug vast.
6. Bekabel de zekeringkast
Bij het bekabelen van je zekeringkast sluit je de juiste kleur draden op je zekeringen aan in de kast. Zorg ervoor dat ze goed vastzitten. Lees hier hoe je je zekeringkast bekabelt. Hierna kun je de zekeringkast aansluiten op de algemene elektriciteitsaansluiting. Ontdek er hier meer over.
7. Controleer je installatie
Check of alles correct is aangesloten en of alle schroeven goed zijn aangedraaid. Pas daarna kun je de kast op zijn definitieve plek tegen de muur monteren. Laat je installatie keuren door een erkend keuringsmechanisme. Laat je installatie keuren via solyd.
