Installer une mise à la terre dans votre maison : conseils

La mise à la terre ou prise de terre est la connexion électrique entre les appareils ou les installations électriques et la terre. Grâce à cette connexion, les courants de fuite sont conduits à la terre, ce qui prévient les risques d'électrocution ou d'incendie.

Cette sécurité invisible est donc un élément important de toute installation électrique.

Lorsque vous installez ou améliorez la mise à la terre de votre maison, vous devez tenir compte de certains éléments. Nous vous les présentons ci-dessous.

Pourquoi une mise à la terre ?

La mise à la terre est un conducteur en cuivre avec une gaine isolante jaune-vert qui relie tous les appareils électriques de votre habitation à la terre et détourne tout courant de fuite vers la terre autour de votre habitation. Ces courants de fuite peuvent par exemple apparaître lorsqu'un câble est endommagé et que les fils électriques entrent en contact avec le boîtier métallique de l'appareil. Sans mise à la terre, ce courant ne trouverait pas son chemin vers la terre à travers le conducteur en cuivre, mais à travers les parties de votre corps suite au contact avec les éléments sous tension. Une mise à la terre correctement installée va vous protéger contre l'électrocution et donc aussi vous sauver la vie.

Mise à la terre et le RGIE

La mise à la terre étant un élément essentiel d'une installation électrique, elle est également obligatoire dans chaque habitation en Belgique. Les conditions auxquelles la mise à la terre de votre habitation doit répondre sont décrites dans le Règlement général sur les installations électriques (RGIE).

Le principal élément ici est la résistance de terre ou la résistance de dispersion. Il s'agit de la résistance (de contact) de l'électrode de terre par rapport à la terre environnante. Il est préférable qu'elle soit la plus faible possible. Selon le RGIE, la résistance de terre d'une installation électrique domestique ne doit pas dépasser 30 Ohm. Pour permettre un contrôle efficace de votre installation électrique, vous devrez installer votre mise à la terre de telle sorte que votre résistance terre soit inférieure à 30 Ohms. Le principal élément ici est la résistance de terre ou la résistance de dispersion. Il s'agit de la résistance (de contact) de l'électrode de terre par rapport à la terre environnante. Il est préférable qu'elle soit la plus faible possible. Selon le RGIE, la résistance de terre d'une installation électrique domestique ne doit pas dépasser 30 Ohm. Pour permettre un contrôle efficace de votre installation électrique, vous devrez installer votre mise à la terre de telle sorte que votre résistance terre soit inférieure à 30 Ohms. La mise à la terre principale doit également être connectée via le répartiteur de terre de votre tableau de distribution à la connexion de mise à la terre de vos prises de courant. Les prises de courant sans mise à la terre ne peuvent être conservées que dans les habitations datant d'avant 1981, mais lorsque le sol existant est enlevé et qu'il est possible d'ajouter un fil de mise à la terre, les prises doivent être remplacées par une version avec mise à la terre.

Comment installer la mise à la terre ?

Plusieurs éléments sont nécessaires pour installer correctement la mise à la terre. Ainsi, la mise à la terre se compose d'une boucle de terre ou de broches de terre, d'un sectionneur de terre et de liaisons équipotentielles. L'utilisation d'une boucle de terre ou de broches de terre dépendra du type d'habitation. Une boucle de terre est toujours utilisée pour les nouvelles constructions. Lors d'une rénovation, il est généralement impossible d'installer une boucle de terre. C'est pourquoi des broches de terre sont plus fréquentes. Dans le cas d'une extension d'une habitation existante avec une nouvelle construction adjacente, par exemple, il est préférable de travailler de manière combinée. Dans ce cas, une boucle de mise à la terre est placée dans la nouvelle construction et une broche de mise à la terre est posée dans l'ancienne construction. Les deux sont ensuite connectées sur le disjoncteur.

Installer une mise à la terre dans une nouvelle habitation

Il est obligatoire d'utiliser une boucle de terre pour toute nouvelle construction sur des fondations d'au moins 60 cm de profondeur. Cette boucle de mise à la terre est constituée d'un fil de cuivre plombé de 35 mm² et placée par l'entrepreneur sous les murs extérieurs au fond de la tranchée de fondation. La boucle de terre est ensuite recouverte de terre et ne peut entrer en contact avec le béton.

En surface, les deux extrémités de la boucle sont reconnectées au niveau du sectionneur de terre. Vous raccordez également les liaisons équipotentielles principales au sectionneur de terre. Vous pouvez ensuite raccorder le sectionneur de terre avec l'armoire à fusibles à l'aide d'un conducteur de terre.

Installer une mise à la terre dans une habitation existante

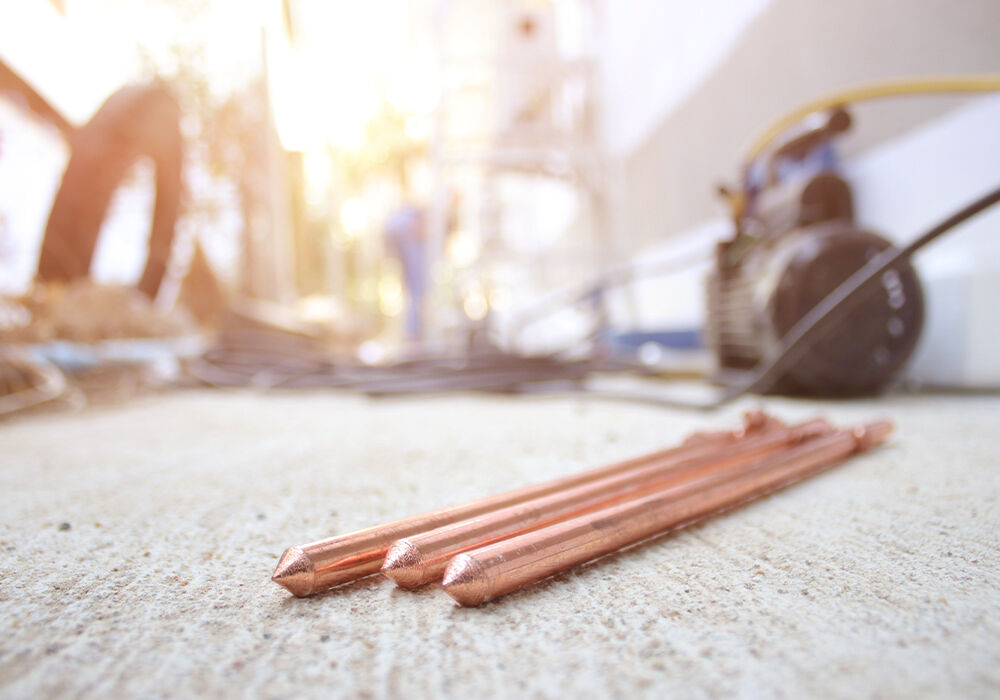

Vous allez transformer ou rénover votre habitation ? Ou souhaitez-vous ajouter des panneaux solaires à votre installation existante ? Il peut alors être nécessaire d'installer une nouvelle mise à la terre voire d'améliorer ou renforcer la mise à la terre existante. Dans le cas d'une rénovation, il n'est toutefois plus possible d'installer une boucle de terre. Les broches ou les piquets de terre sont une alternative à la boucle de terre. Il s'agit de barres de cuivre de 1,5 ou 2 mètres de longueur qui sont enfoncés dans le sol pour assurer une mise à la terre suffisante. Vous allez transformer ou rénover votre habitation ? Ou souhaitez-vous ajouter des panneaux solaires à votre installation existante ? Il peut alors être nécessaire d'installer une nouvelle mise à la terre voire d'améliorer ou renforcer la mise à la terre existante. Dans le cas d'une rénovation, il n'est toutefois plus possible d'installer une boucle de terre. Les broches ou les piquets de terre sont une alternative à la boucle de terre. Il s'agit de barres de cuivre de 1,5 ou 2 mètres de longueur qui sont enfoncés dans le sol pour assurer une mise à la terre suffisante.La pointe du piquet doit cependant toujours se trouver à 2 mètres en dessous de la surface du sol. Des piquets de 1,5 mètre sont donc enfoncés à partir du vide sanitaire, par exemple, puisqu'il se trouve déjà à un demi-mètre sous la surface du sol.

Si vous prévoyez une rénovation approfondie, qui comprend l'installation d'une nouvelle dalle de sol, il est préférable d'y enfoncer les piquets de terre. Les broches et le câble en cuivre qui les relie se trouvent ainsi sous la dalle de sol et la mise à la terre ne peut être endommagée. Si vous ne pouvez pas enfoncer les broches dans la dalle, placez-les dans le jardin. Essayez d'enfoncer les piquets de terre dans une zone où vous ne creuserez pas plus tard. Cela évite encore une fois d'endommager le câble de cuivre entre les broches de terre et le coffret de distribution.

Si un seul piquet de terre ne suffit pas à obtenir une résistance de terre inférieure à 30 Ohm, vous pouvez également combiner plusieurs piquets. Pour ce faire, vous pouvez soit les attacher les uns aux autres avec un manchon de raccordement, soit les placer les uns à côté des autres et en les reliant avec un fil de terre jaune-vert de 16 mm² de type VOB. Si vous placez les piquets de terre les uns à côté des autres, vous devez prévoir une distance minimale entre les différentes broches de terre. Si vous travaillez avec des piquets de terre de 1,5 mètre par exemple, vous devez également respecter une distance minimale d'au moins 2 mètres entre deux piquets. Sans un espacement adéquat entre les piquets de terre, les sphères de fonctionnement se chevauchent et la résistance n'est pas réduite.

Après avoir correctement fixé les piquets de terre dans le sol, vous pouvez les connecter à votre installation électrique en utilisant un conducteur de terre. Entre les piquets et sur le trajet vers le disjoncteur, le conducteur de terre de 16 mm² est placé dans un conduit à 60 cm sous le niveau du sol.

Vous le raccordez au sectionneur de terre et il a une section minimale de 16 mm² s'il est équipé d'un isolateur jaune-vert, ou de 25 mm² si le conducteur n'est pas isolé.

Vous connectez ensuite les liaisons équipotentielles principales au sectionneur de terre. Cela se fait avec un conducteur jaune-vert de 6 mm². Ce sont les raccordements au gaz et à l'eau ainsi que les structures métalliques accessibles dans la maison qui doivent bénéficier d'une liaison équipotentielle. Pour terminer, vous réalisez le raccordement à la boîte à fusibles, à partir de l'interrupteur de terre, à l'aide d'un fil de terre jaune-vert de type VOB. La section de ce fil doit être au moins égale aux conducteurs actifs du câble d'alimentation du compteur. En général, un câble de 10 mm² suffira, mais par facilité, vous pouvez continuer à utiliser le câble de 16 mm², car vous en avez peut-être déjà eu besoin pour connecter vos piquets de terre.

Vous avez encore des questions sur l'installation ou le raccordement de la mise à la terre après avoir lu cet article ? N'hésitez pas à contacter nos spécialistes Solyd. Ils se feront un plaisir de vous aider.
